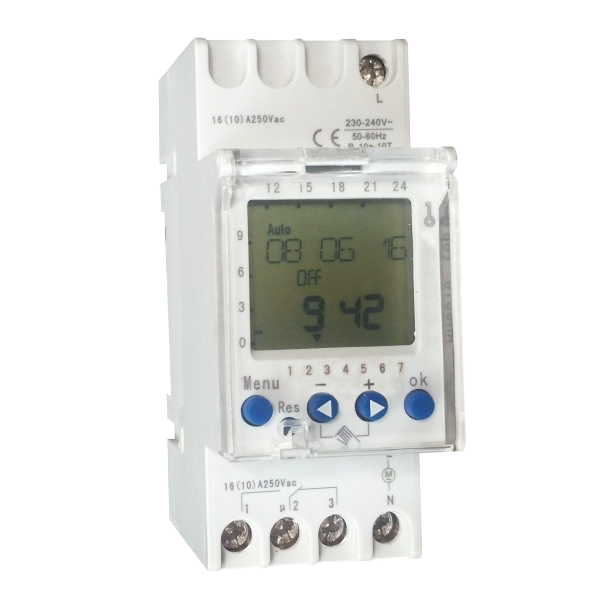

KW-DTS192 được thiết kế gắn ray.
* Áp dụng:
- Hẹn giờ đóng mở thiết bị điện như đèn, quạt, bơm nước...
- Hẹn giờ cho hệ thống tủ điện, tủ điều khiển ánh sáng…
- Điều khiển đèn đường, bơm nước, bảng quảng cáo....
THÔNG SỐ KỸ THUẬT
- Công suất tải: 1200W, 220-260V.
- 2 kênh, 21 chu kì chế độ cài đặt.
- Thời gian cài đặt tối thiểu 1phút.
- Pin chờ 3 năm
- Công tắc 2 chiều(1 NO, 1NC).
- Thiết kế lắp thay ray 2 module.
HƯỚNG DẪN SỬ DỤNG
Đấu dây nguồn vào thiết bị giống như trên sơ đồ.
Dùng tay gạt nấc cần hẹn giờ sang phải cài đặt hẹn giờ(ON), gạt qua trái tắt (OFF), gạt cần gạt về giữa hình đồng hồ để hẹn giờ. Xoáy các nấc thiết bị theo chiều mũi tên sao cho đúng giờ thực, móc màu đèn đè trên các nấc gạt chỉ giờ thực.
Mỗi 1 nấc gạt màu xanh trên thiết bị thiết lập là 15 phút, muốn cài đặt hẹn giờ thì gạt sang phải.
Chú ý:
- Để đấu dây nguồn vào thiết bị cần có kỹ thuật điện hoặc người hiểu biết về điện.
- Dùng đầu code có đi kèm để đấu dây.
- Nếu dùng thiết bị có công suất lớn nên đấu thêm contactor để an toàn cho thiết bị.
