Bộ phao điện bồn nước 12v - Phao điện kín nước và rơ le đổi nguồn 12v cho phao điện chính hãng siron.

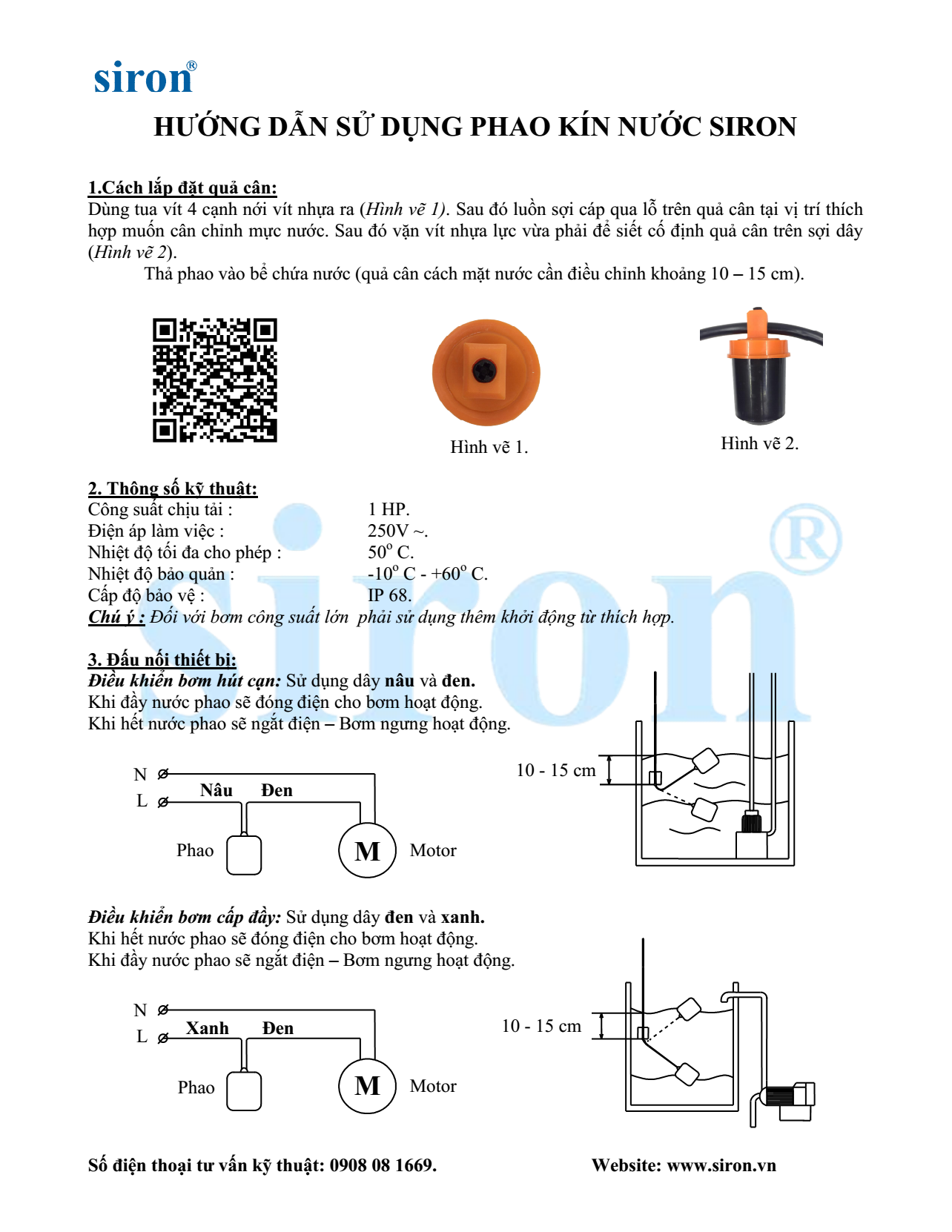

HƯỚNG DẪN SỬ DỤNG PHAO ĐIỆN KÍN NƯỚC SIRON

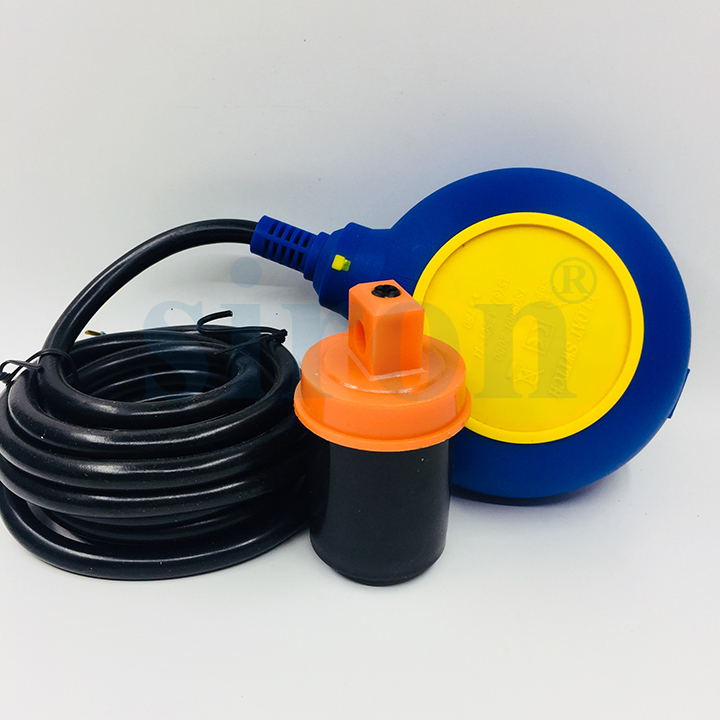

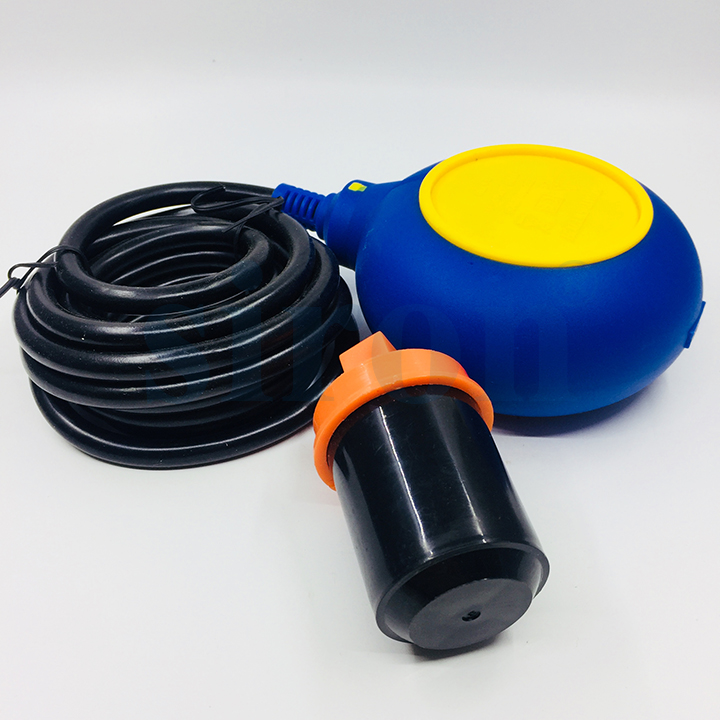

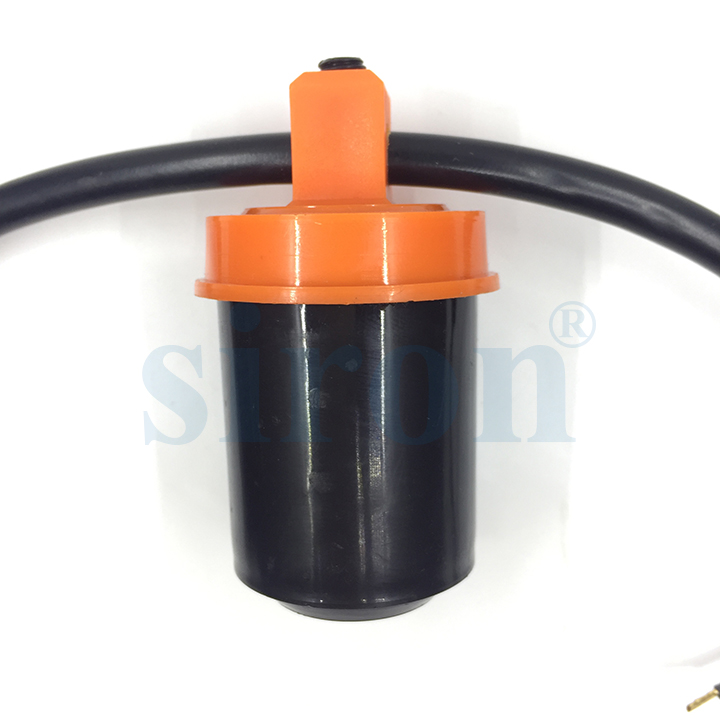

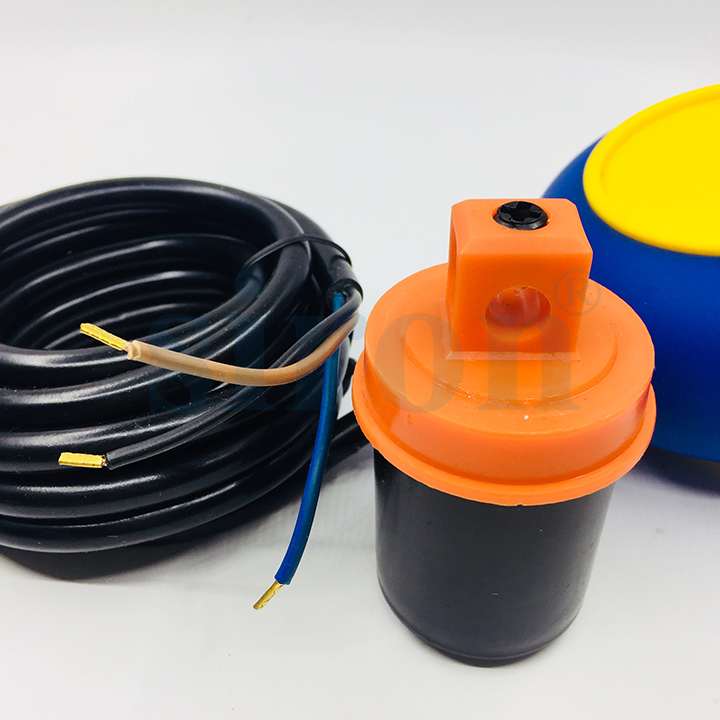

1.Cách lắp đặt quả cân:

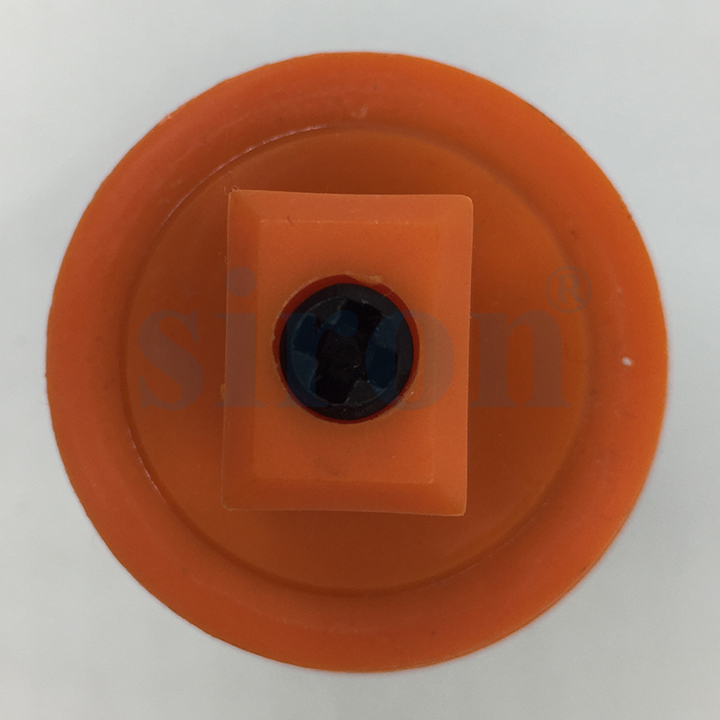

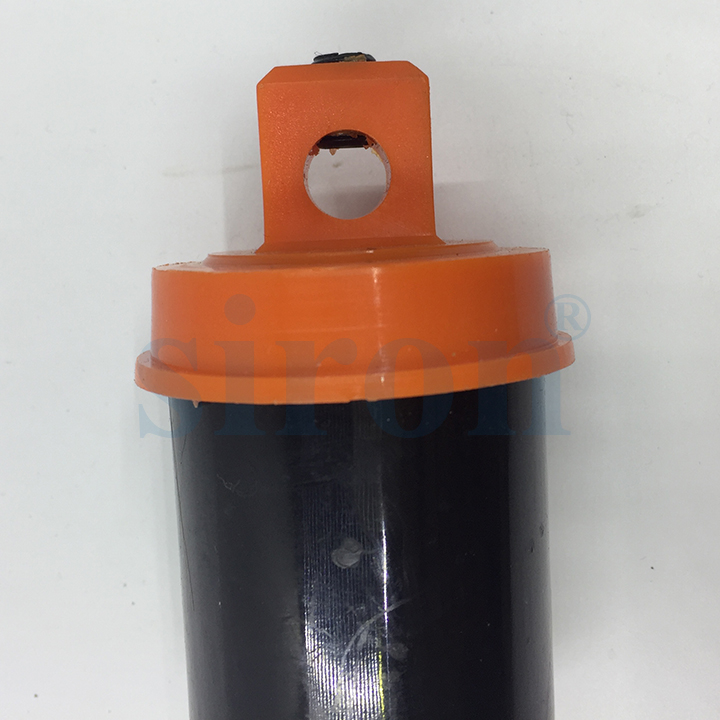

Dùng tua vít 4 cạnh nới vít nhựa ra (Hình vẽ 1). Sau đó luồn sợi cáp qua lỗ trên quả cân tại vị trí thích hợp muốn cân chỉnh mực nước. Sau đó vặn vít nhựa lực vừa phải để siết cố định quả cân trên sợi dây (Hình vẽ 2).

Thả phao vào bể chứa nước (quả cân cách mặt nước cần điều chỉnh khoảng 10 – 15 cm).

2. Thông số kỹ thuật:

Công suất chịu tải :                              1 HP.

Điện áp làm việc :                               250V ~.

Nhiệt độ tối đa cho phép :                   50^o C.

Nhiệt độ bảo quản :                             -10^o C - +60^o C

Cấp độ bảo vệ :                                   IP 68.

Chú ý : Đối với bơm công suất lớn phải sử dụng thêm khởi động từ thích hợp.

3. Bảo hành: 30 tháng.

PHIẾU KẾT QUẢ THỬ NGHIỆM PHAO ĐIỆN BÁO MỨC CHỐNG CẠN VÀ CHỐNG TRÀN SIRON

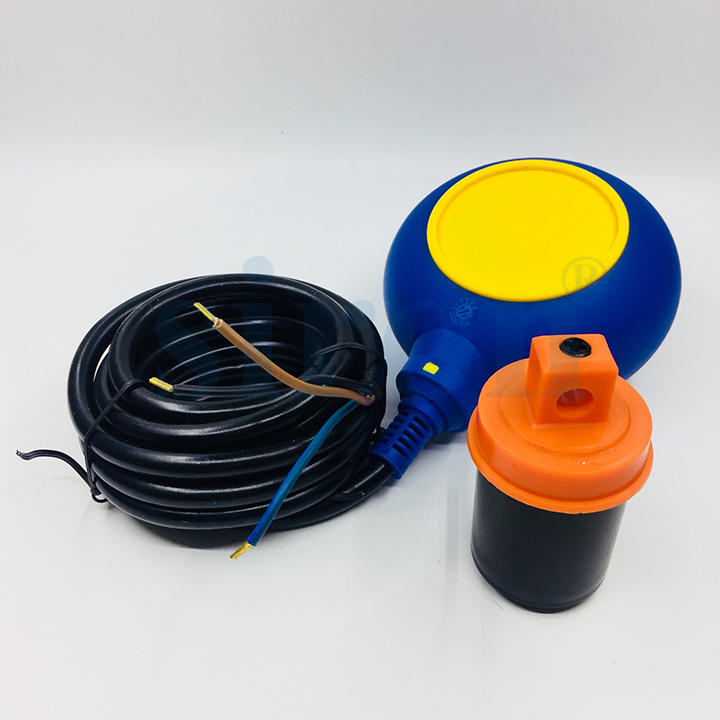

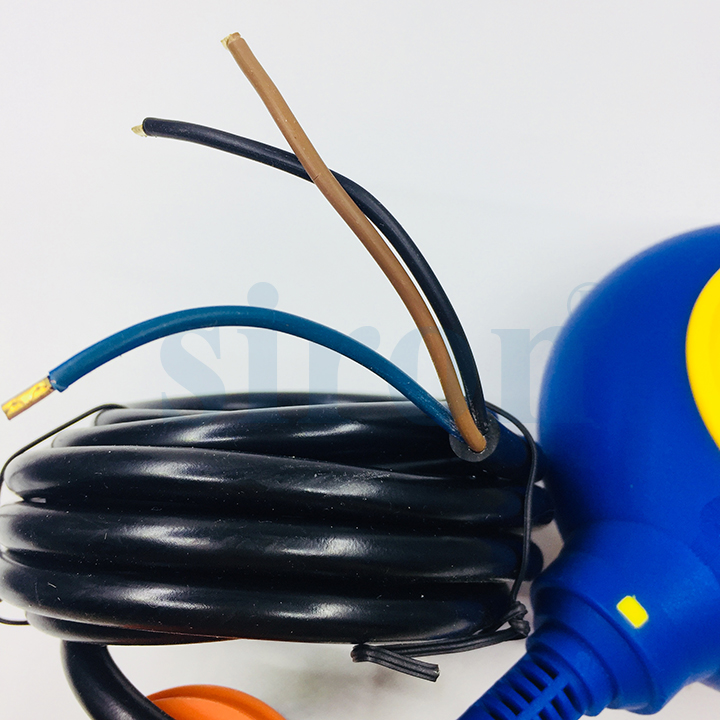

3. Đấu nối thiết bị:

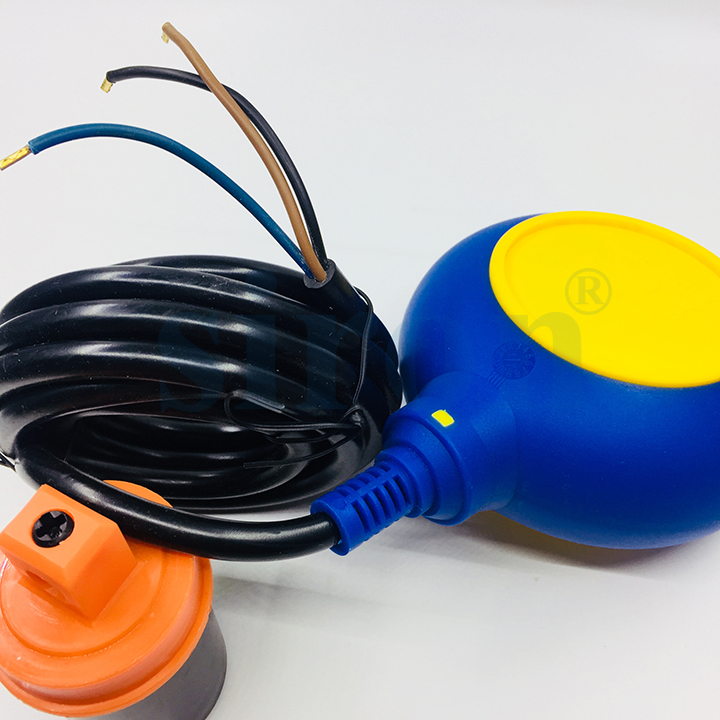

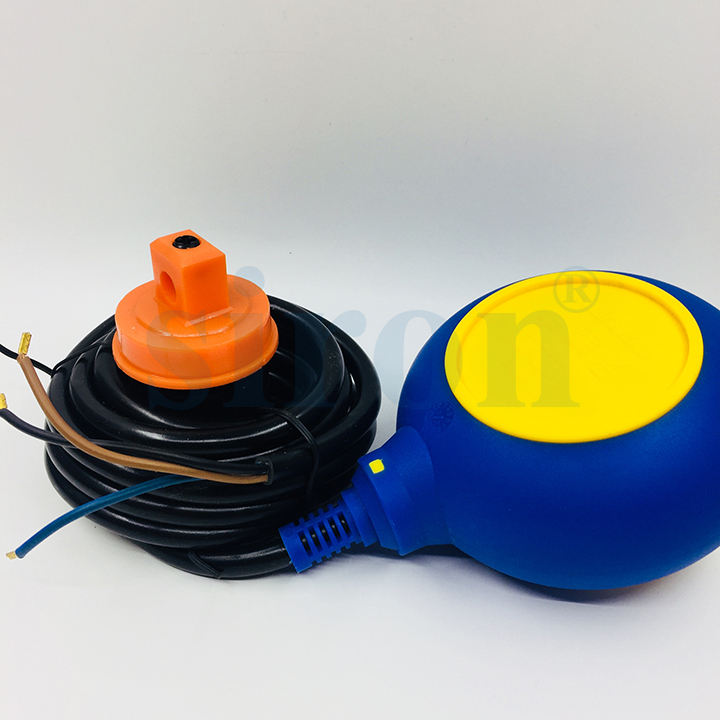

Điều khiển bơm hút cạn: Sử dụng dây nâu và đen.

Khi đầy nước phao sẽ đóng điện cho bơm hoạt động.

Khi hết nước phao sẽ ngắt điện – Bơm ngưng hoạt động.

Điều khiển bơm cấp đầy: Sử dụng dây đen và xanh.

Khi hết nước phao sẽ đóng điện cho bơm hoạt động.

Khi đầy nước phao sẽ ngắt điện – Bơm ngưng hoạt động.

Hướng dẫn sử dụng:

Hotline mua hàng: 0965 011 220

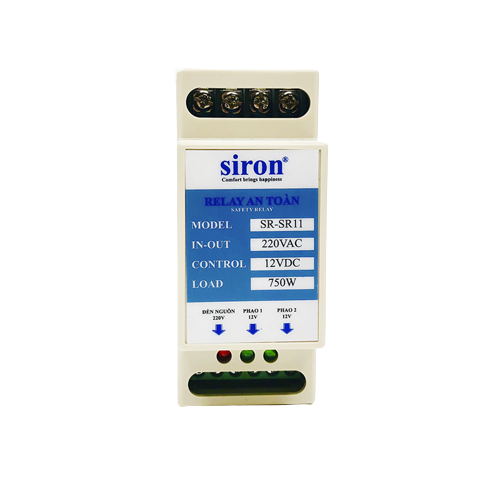

HƯỚNG DẪN SỬ DỤNG RƠ LE AN TOÀN CHO PHAO ĐIỆN SIRON SR-SR11

KIỂM TRA ĐIỀU KIỆN AN TOÀN

Bước 1: Thực hiện ngắt nguồn điện trước khi đấu nối thiết bị vào hệ thống, kiểm tra cẩn thận các đường dây dẫn vào và ra của thiết bị, đảm bảo không rò điện, không chạm chập hoặc đứt dây.

Bước 2: Tiếp theo lắp đặt các chân vào và ra của thiết bị theo nguyên tắc dây tín hiệu trước, dây nguồn sau. Lắp đặt theo trình tự nối dây ở các trường hợp hoạt động dưới đây.

HƯỚNG DẪN ĐẤU NỐI:

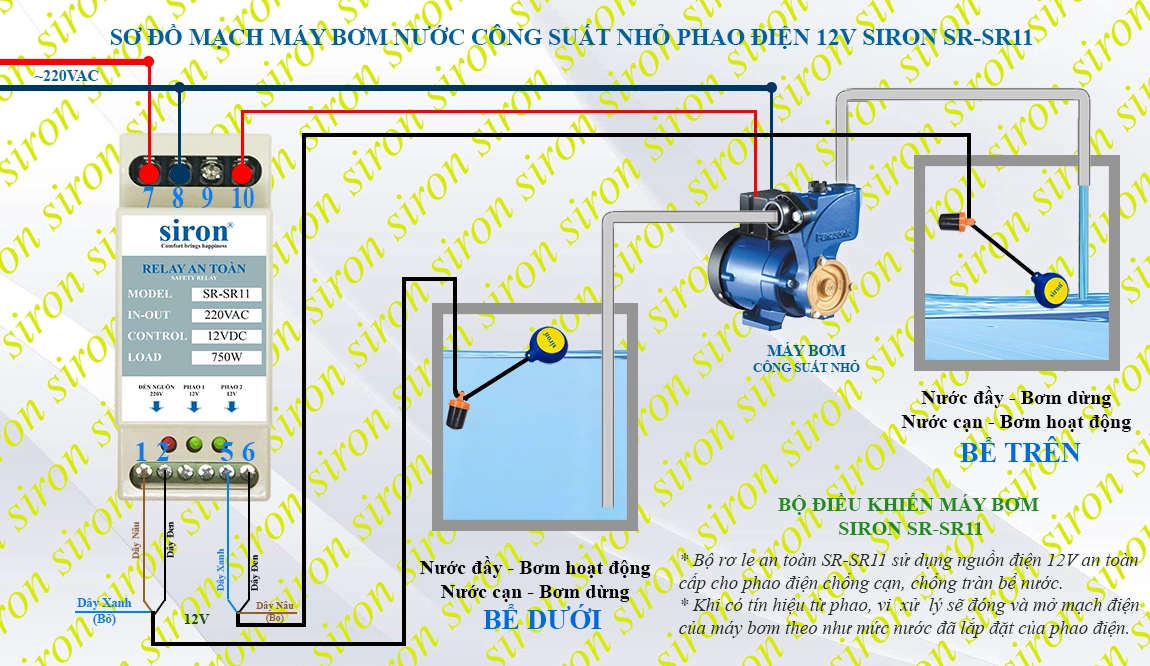

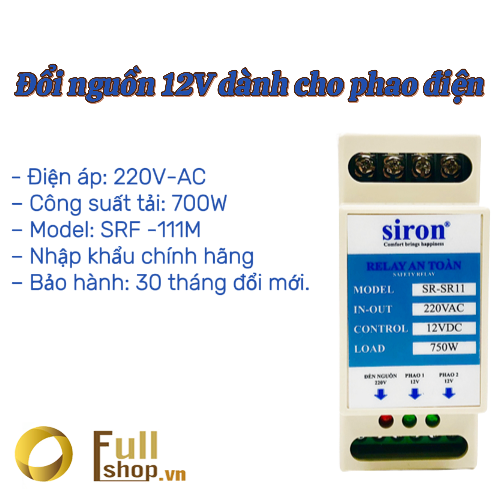

Rơ le đổi nguồn 12 - 24v: Relay chuyển nguồn an toàn 220V-12V cho phao điện chống cạn, chống tràn SR-SR11
