HƯỚNG DẪN LẮP ĐẶT PHAO CHO 2 MỨC NƯỚC, MỨC CAO VÀ MỨC THẤP

(Chống dao động mức nước)

Tuyển đại lý phân phối Thiết bị điện Siron trên toàn quốc

Sơ đồ lắp 3 phao điện ngập nước 3 mức nước cho 2 máy bơm luân phiên

Trong việc bơm nước hiện nay những kỹ thuật cao đã được áp dụng vào để điều khiển máy bơm nước để máy bơm thông mình hơn. Người vận hành không còn phải trực các máy bơm, hoặc căn giờ để tắt máy bơm nước . Mà hiện nay các hệ thống hoàn toàn được cài đặt để hoạt động tự động. Theo mực nước, theo thời gian, theo nhiệt độ. Sau đây chúng tôi xin giới thiệu phương pháp sử dụng cảm biến mực nước bằng phao điện kín nước để điều khiển máy bơm nước sao cho phù hợp hơn.

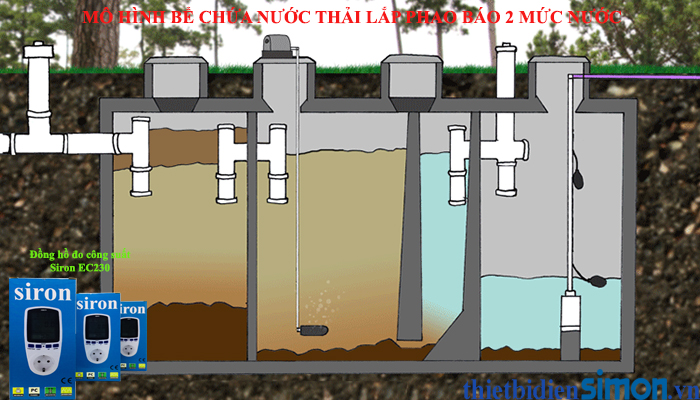

Mô hình bể chứa nước thải với phao bơm 2 mức nước tự động

Hiện nay đối với các loại bơm công nghiệp, máy bơm thoát sàn, bơm cấp nước, bơm khai thác nước giếng khoan hệ thống cảm biển mực nước bằng phao được sử dụng rất nhiều. Với các phao được thiết kế có công tác gạt tác động lên tủ điện để bật tắt máy bơm rất hiệu quả.

Dưới đây là sơ đồ lắp đặt phao điện cho máy bơm tự động với 2 mức nước cao và thấp. Bể chứa nước thải hoặc bể chứa nước sinh hoạt thường có độ sâu cao, nếu như sử dụng phao thông thường thì máy bơm sẽ bơm ngắt quãng, bơm đầy được 1 lúc thì khi sử dụng lại qua mức phao nên máy tiếp tục chạy. Do đó chúng tôi đưa ra phương pháp này để chúng ta có thể điều chỉnh được mức nước bắt đầu bơm và mức nước dừng.

Ví dụ:

Bể chứa nước muốn điều chỉnh điểm bắt đầu bơm và điểm ngưng bơm, nghĩa là khoảng cách khoảng nước bơm có thể điều chỉnh được tùy chỉnh, ví dụ dưới đây sẽ cho bạn hiểu hơn về phương pháp này:

Giả sử: Một bể nước sâu 3m, được chia ra 2 điểm: Điểm A: 2,75m; Điểm B: 0,25m.

Bơm đầy bể nước ở 2 mức tùy chỉnh: (Phần A)

Khi bể đã cạn đến điểm B, máy bơm bắt đầu được hoạt động, khi nước đã bơm đầy đến điểm A thì máy bơm dừng. Khi người sử dụng nước vơi đi đã vượt qua điểm A nhưng máy bơm vẫn chưa hoạt động mà chỉ khi nước cạn đến điểm B thì máy bơm mới hoạt động trở lại.

Bơm cạn bể nước ở 2 mức tùy chỉnh: (Phần B)

Khi bể đã đầy đến điểm A, máy bơm bắt đầu được hoạt động, khi nước đã được hút cạn đến điểm B thì máy bơm dừng lại. Khi nước chảy từ nhà máy vào đã vượt qua điểm B nhưng máy bơm vẫn chưa hoạt động mà chỉ khi nước đã đầy đến điểm A thì máy bơm mới bắt đầu hoạt động trở lại.

A - Sơ đồ đấu phao điện 2 mức nước cho chức năng chống cạn nước, sử dụng cho bể chứa trên, (bơm đầy bể).

Sơ đồ lắp đặt 2 phao điện nổi theo mức nước điều khiển cho mức nước thấp và mức nước cao tùy chỉnh

Sơ đồ lắp phao điện cho 2 mức nước chống đầy nước. (Bơm đầy nước)

Nguyên lý hoạt động:

Khi bể cạn đến mức nước ở vị trí B, máy bơm được kích hoạt và bơm nước từ nơi khác đến bể nước.

Khi nước đã đầy đến mức nước ở vị trí A, máy bơm ngưng hoạt động.

Khi người sử dụng với nước qua vị trí A, máy bơm chưa hoạt động.

Khi người sử dụng đã dùng nước cạn tới vị trí B, máy bơm sẽ hoạt động để bơm đầy bể.

Tuần hoàn theo chu kỳ như vậy.

Ứng dụng:

Lắp đặt tại các bể chứa nước có độ sâu phù hợp với chức năng điều chỉnh mức bơm và mức ngưng bơm. Khi sử dụng phương pháp này giúp giảm được chu kỳ mở và tắt máy bơm.

B - Sơ đồ mạch điện đấu phao điện 2 mức nước sử dụng cho bển chứa dưới, bể chứa nước thải, (hút cạn nước).

Sơ đồ đấu 2 phao điện kín nước cho 2 mức nước bể chứa dưới (Bơm thoát nước)

Nguyên lý hoạt động:

Khi bể đã đầy đến vị trí A, máy bơm bắt đầu hoạt động.

Khi bể đã được hút cạn đến vị trí B, máy bơm ngưng hoạt động.

Khi nước được chảy vào bể qua vị trí B, máy bơm chưa hoạt động.

Khi nước được chảy vào bể đến vị trí A, máy bơm hoạt động trở lại.

Cứ tuần hoàn như vậy.

Ứng dụng:

C - Sơ đồ đấu phao điện 2 mức nước cho chức năng chống cạn nước, sử dụng cho bể chứa trên, hẹn giờ hoạt động vào ban ngày (bơm đầy bể).

Thời gian bơm nếu cứ để tự do thì khi ban đêm xuống, mọi người đi ngủ máy bơm hoạt động phát ra tiếng ồn gây khó ngủ cho mọi người. Chính vì vậy, bạn cần cài đặt để máy bơm hoạt động tránh giờ nghỉ ngơi của mọi người, ... .

Để làm được điều này, bạn cần mua bộ hẹn giờ để cho máy bơm chỉ hoạt động vào ban ngày, ban đêm máy bơm sẽ không hoạt động nữa, giúp bạn yên tâm giờ giấc ngủ nghỉ.

D - Sơ đồ mạch điện đấu phao điện 2 mức nước sử dụng cho bển chứa dưới, bể chứa nước thải, hẹn giờ hoạt động vào ban ngày (hút cạn nước).

E - Sơ đồ mạch điện đấu phao 3 nấc: Từ A - B: 2 máy bơm chạy; Từ B đến C: 1 máy bơm chạy.
