PHẦN 1: MỘT MÁY BƠM BƠM CHO NHIỀU NHÀ TỪ NHIỀU NGUỒN ĐIỆN KHÁC NHAU

Nếu nhiều nhà sử dụng chung một máy bơm hoặc một đường nước chỉ lắp được 1 máy bơm chung cho nhiều nhà sẽ dẫn đến bài toán kinh tế về tiền điện phân chia nhau. Bài này sẽ hướng dẫn bạn lắp một mạch điện giải quyết vấn đề đó.

Nguyên lý một máy bơm bơm nước cho 2 nơi:

Giả sử 1 máy bơm cho 2 nhà: (3, 4 nhà tương tự): Gọi là nhà A và nhà B. Khi nhà A bật máy bơm, máy bơm sẽ hoạt động và vòi nhà A sẽ được mở nước. Lúc này nhà B muốn dùng lại bật công tắc để bật máy bơm lên, nhưng vì nhà A đang dùng nên sẽ chưa có nước. Khi nhà A dùng xong, họ tắt máy bơm ở công tắc phía nhà A đi. Lúc này máy bơm được chuyển mạch sang sử dụng nguồn điện nhà B và vòi nước nhà B sẽ có nước. Và ngược lại, nghĩa là nhà nào bật trước rồi thì nhà bật sau sẽ phải đợi cho tới khi nhà kia dùng xong.

Nhà nào sử dụng nước thì sẽ sử dụng nguồn điện để bơm máy bơm của nhà đấy. Đảm bảo công bằng cho 2 nhà sử dụng chung một máy bơm.

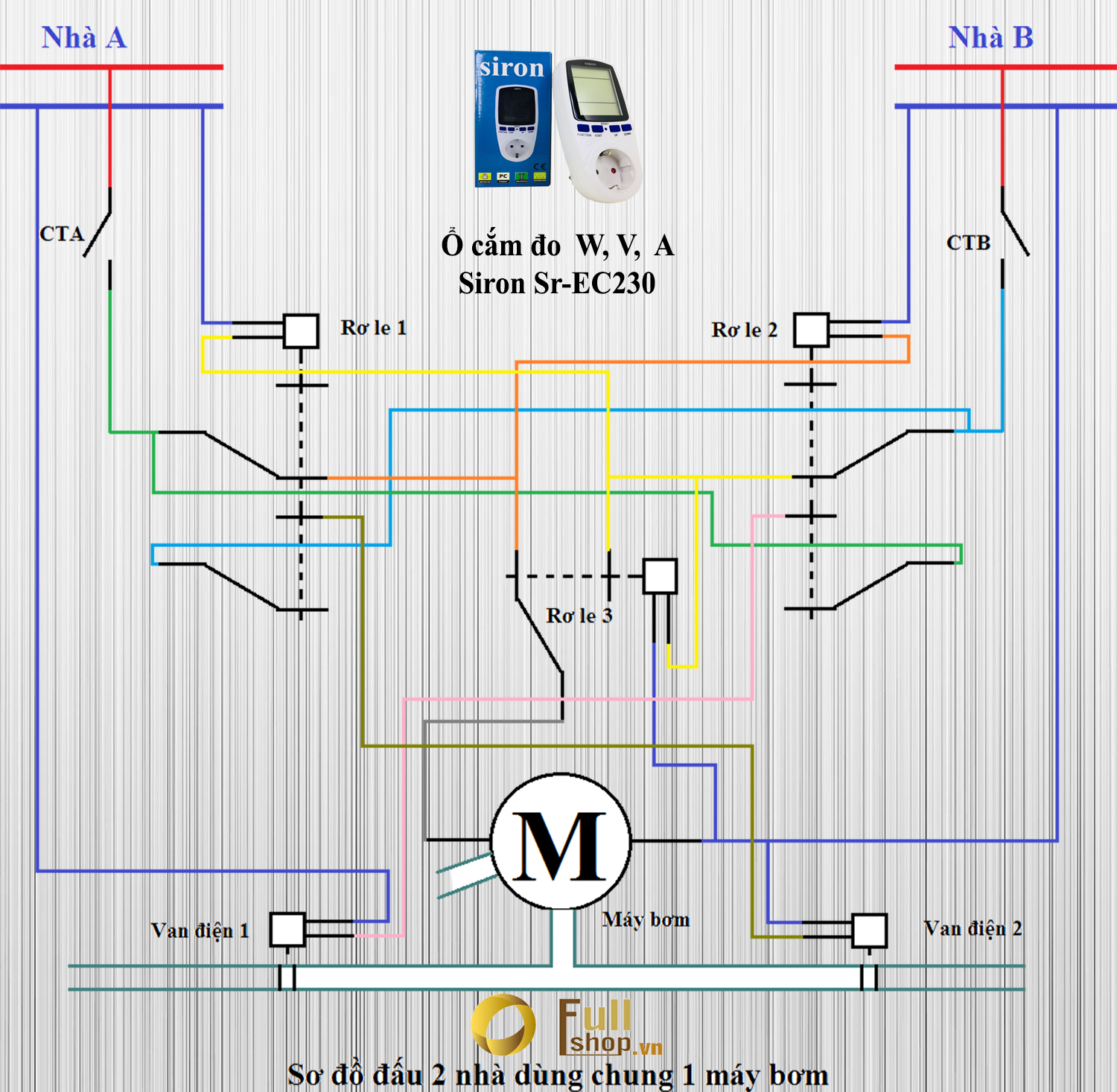

Sơ đồ đấu một máy bơm dùng cho 2 nơi, sử dụng van nước thường đóng

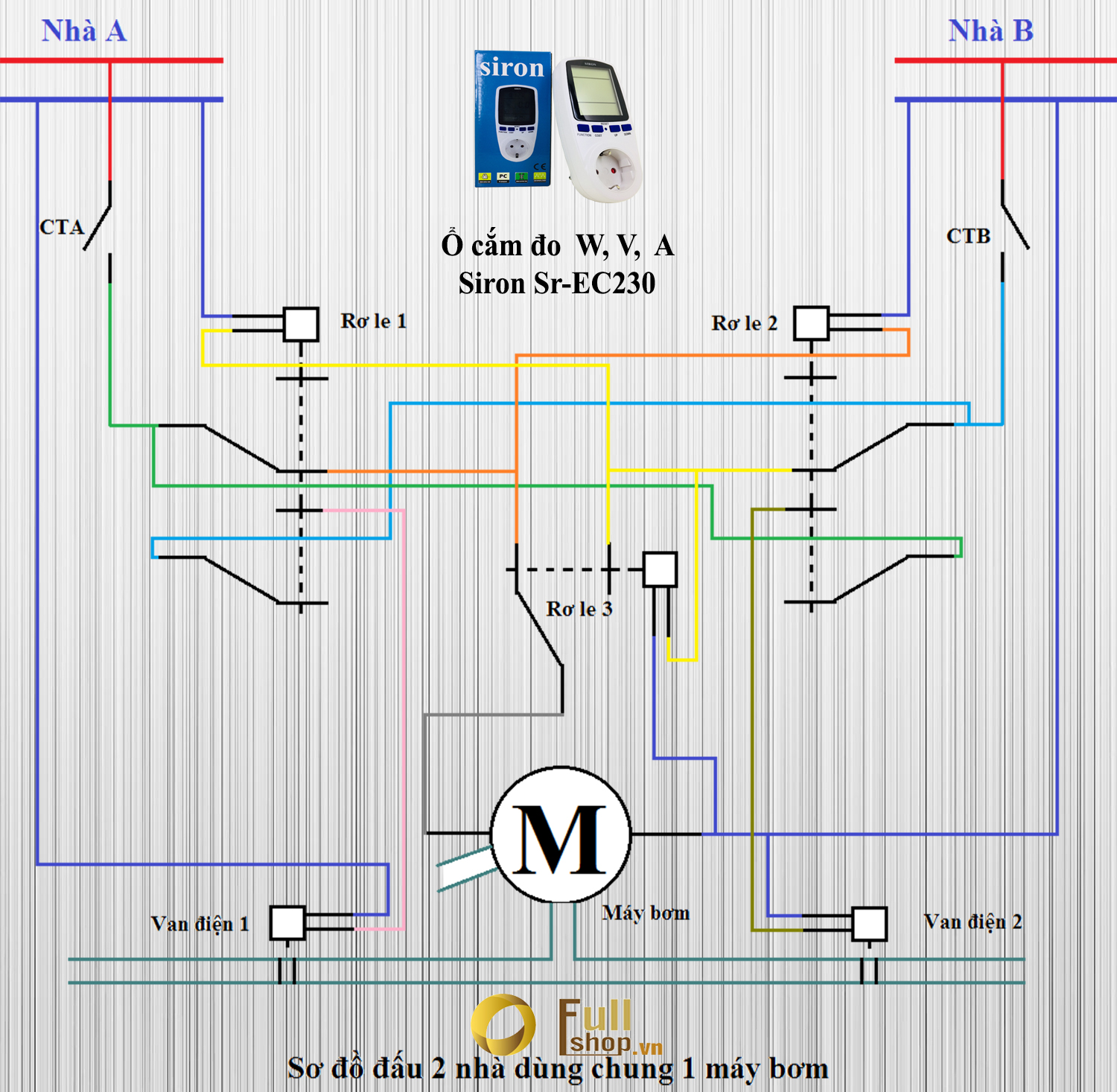

Sơ đồ đấu một máy bơm dùng cho 2 nơi, sử dụng van nước thường mở

Loại hình này cũng có thể kết hợp với phao điện. Bạn chỉ cần thay thế CTA hoặc (và) CTB bằng phao điện là được

Rơ le 1, Rơ le 2, Rơ le 3:

Nếu bạn sử dụng có máy bơm công suất nhỏ thì có thể sử dụng Rơ le loại thường:

Nếu sử dụng cho máy bơm công suất lớn, bạn phải sử dụng công tắc tơ có công suất tải cao để đảm bảo đủ công suất khởi động cho máy bơm.

Trong trường hợp bạn muốn tiết kiệm chi phí thì bạn sử dụng các Rơ le 1,2 là những Rơ le công suất nhỏ, Rơ le 3 là 1 Công tắc tơ công suất cao. Như vậy sẽ đảm bảo chi phí và công suất tải có thể chịu được.

CT1, CT2:

Bạn có thể thay thế bằng phao điện để điều khiển mực nước.

PHẦN 2: MỘT MÁY BƠM BƠM CHO NHIỀU BỂ SỬ DỤNG MỘT NGUỒN ĐIỆN. (SỬ DỤNG NHIỀU NGUỒN ĐIỆN THAM KHẢO PHẦN 1)

Cách thủ công:

Vật liệu:

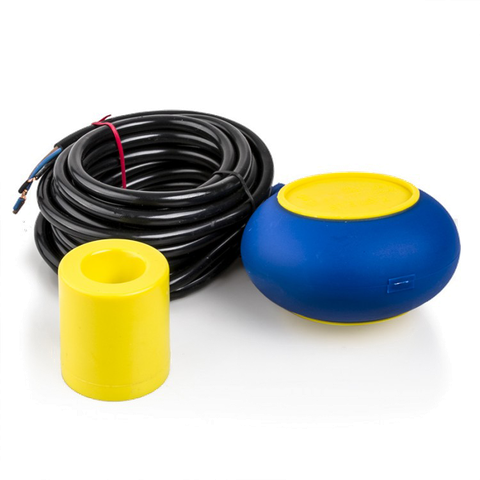

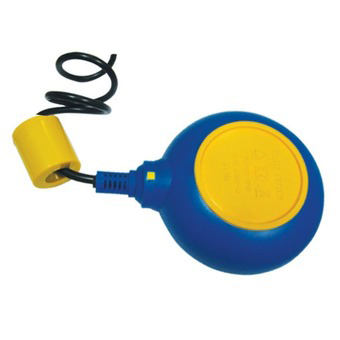

Phao điện SIRON

Phao cơ THƯỜNG

Ống, dây dẫn vừa đủ.

Nguyên tắc: Mỗi bể có 1 phao điện, 1 phao cơ. Khi 2 bể đều hết nước phao cơ mở phao điện mở, máy bơm hoạt động bơm đến các bể, bể thấp được bơm trước, bể cao bơm sau. Sau đó khi 1 bể đầy thì tới bể kia. Trường hợp 2 bể cùng chiều cao thì nó sẽ chảy vào cùng lúc 2 bể, bể nào đầy trước thì đóng trước.

Link mua sản phẩm:

Mua phao điện: Phao điện chống tràn, cạn bể nước Siron Sr-FSW

rơ le đổi nguồn 12 - 24v: Relay chuyển nguồn an toàn 220V-12V cho phao điện chống cạn, chống tràn SR-SR11
