SƠ ĐỒ MẠCH ĐIỀU KHIỂN MÁY BƠM NƯỚC HOẠT ĐỘNG TỰ ĐỘNG HOẶC ĐIỀU KHIỂN BẰNG TAY

NGUYÊN LÝ HOẠT ĐỘNG MẠCH ĐIỆN ĐIỀU KHIỂN MÁY BƠM NƯỚC TỰ ĐỘNG CÓ CHẾ ĐỘ BẰNG TAY

CHẾ ĐỘ BẰNG TAY

Khi chỉnh công tắc chuyển mạch về chế độ điều khiển bằng tay thì máy bơm sẽ được điều khiển tắt mở qua 2 nút nhấn là nút ON và nút OFF. Khi nhấn nút ON, máy bơm sẽ chạy liên tục cho đến khi ta nhấn nút nhấn OFF hoặc mất điện.

Nếu máy bơm đang ở chế độ điều khiển bằng tay mà khi mất điện nguồn đột ngột thì khi có điện trở lại máy bơm cũng không tự hoạt động trở lại mà phải nhấn nút ON máy bơm mới chạy lại.

Khi đã nhấn ON, máy bơm chạy mà chúng ta tiếp tục nhấn nút ON cũng không ảnh hưởng tới chu trình hoạt động của máy bơm ở chu trình hiện tại. Tương tự, ta đã nhấn nút OFF để tắt máy bơm thì ta nhấn liên tiếp vào nút OFF cũng không ảnh hưởng tới chu trình hoạt động của máy bơm.

CHẾ ĐỘ TỰ ĐỘNG

Chế độ tự động có thể chia làm nhiều kiểu hoạt động, như: Hẹn giờ tắt mở máy bơm nước tự động; Phao điện tự động điều khiển máy bơm nước; Cảm biến tắt mở máy bơm nước tự động khi có người tới sẽ bật máy bơm nước; ... . Tùy vào mục đích sử dụng mà ta có thể lựa chọn hệ thống điều khiển riêng lẻ hoặc tổ hợp các thiết bị tự động để điều khiển máy bơm nước hoạt động theo ý muốn của bạn.

LƯU Ý: Các sơ đồ mạch dưới đây là sơ đồ cơ bản nhất, nếu bạn muốn bảo vệ động cơ ở một số tình huống bằng các thiết bị như: Chống giật; Chống quá tải; Rơ le nhiệt; Chống mất pha; Cảm biến dòng chảy; ... bạn sẽ liên hệ với chúng tôi nếu chưa biết cách lắp đặt.

LINK MUA SẢN PHẨM PHAO ĐIỆN KÍN NƯỚC CHẤT LƯỢNG TỐT

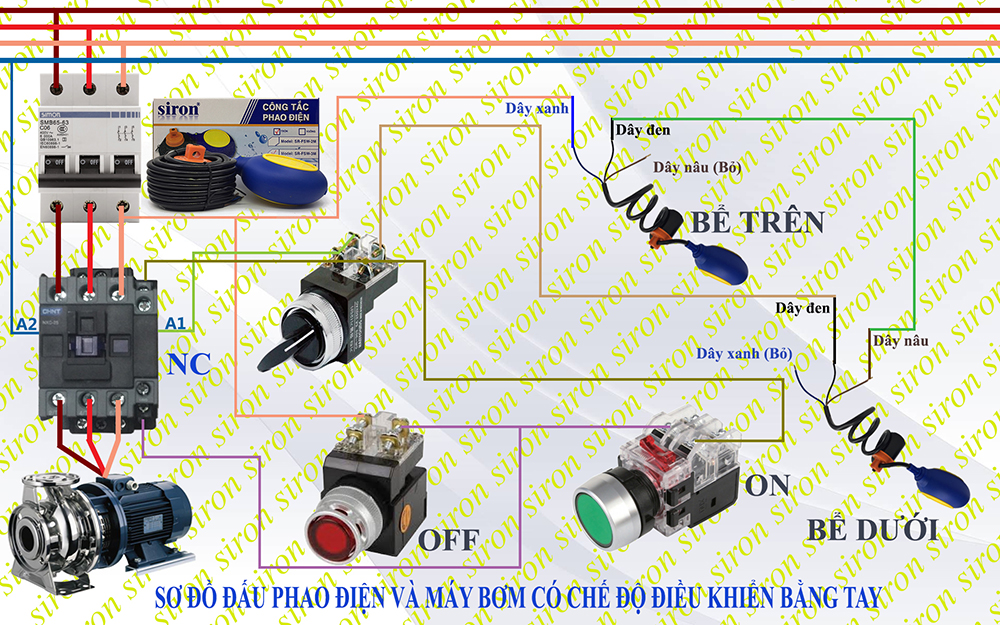

PHẦN 1: ĐIỀU KHIỂN MÁY BƠM NƯỚC TỰ ĐỘNG BẰNG PHAO ĐIỆN CÓ CHẾ ĐỘ HOẠT ĐỘNG BẰNG TAY

Link mua sản phẩm:

Mua phao điện: Phao điện chống tràn, cạn bể nước Siron Sr-FSW

rơ le đổi nguồn 12 - 24v: Relay chuyển nguồn an toàn 220V-12V cho phao điện chống cạn, chống tràn SR-SR11
