HƯỚNG DẪN SỬ DỤNG
HỆ THỐNG GỌI PHỤC VỤ KHÔNG DÂY KAWA CS1
(Tích hợp báo trộm thông minh)

1. GIỚI THIỆU:

Đây là hệ thống thông báo gọi phục vụ và kết hợp hệ thống báo động, báo trộm qua line điện thoại, dùng công nghệ thu – phát vô tuyến có tần số 433/315Mhz, với khoảng cách xa 100m (Trường hợp có khoảng cách > 100m thì sử dụng thêm bộ khuếch đại sóng) và độ nhạy cao, phát âm giọng nói chất lượng cao, khả năng chống nhiễu tốt, thiết kế bàn phím cảm ứng, chức năng báo gọi phục vụ, báo khách, báo trộm và chức năng báo thức thời gian trong ngày. Được sử dụng như một hệ thống điện thoại nội bộ vào ban đêm, sử dụng như một hệ thống báo động chống trộm thật hiệu quả mà chi phí lại thấp. Nó được sử dụng rộng rãi cho các hệ thống gọi nhân viên nhà hàng, khách sạn, quán bar, quán cà phê, phòng trà, câu lạc bộ vui chơi giải trí, trung tâm massage, bệnh viện, ngân hàng, trường học, …

1.1 Đặc điểm về thiết bị:

Hệ thống thông báo từ xa ,hiển thị màn hình LED rõ.dùng công nghệ thu-phát không dây và tích hợp báo trộm qua điện thoại, tất cả được tích hợp trong một.

• Bàn điều khiển cảm ứng.
• Màn hình hiển thị số ,to, rõ
• Hiển thị lịch đầy đủ
• Tích hợp được 999 thiết bị gọi phục vụ không dây
• Tích hợp được 99 thiết bị báo động(báo trộm,báo khói,báo ga xì,báo khẩn cấp..) không dây và 20 bộ remote điều khiển
• Báo động qua 2 số điện thoại cài đặt

1.2 Phím cài đặt và cổng vào ra:

2.  CHỨC NĂNG

2.1 Chức năng nút cài đặt và cổng vào ra:

SET | ≡ : Nhấn nút SET để vào cài đặt, giữ nút SET để thoát ra.

UP | ▲ : Tăng lên (+).

DOWN | ▼ : Giảm xuống (-).

CLEAR |  : Xóa cài đặt.

EXIT | ⌂ : Thoát ra màn hình chính.

ARM/DISARM | (Hình ổ khóa) : Thay đổi trạng thái tắc hoặc mở chức năng báo trộm.

POWER CONNECTOR / POWER : Cấp nguồn 12VDC/2A.

SIREN CONNECTOR / SIREN : Ra còi hú.

AUDIO CONNECTOR / AUDIO : Ngõ ra loa (audio).

LANDLINE CONNECTOR / LINE : Gắn dây line điện thoại vào.

LANDLINE CONNECTOR / LINE 2: Gắn dây line ra điện thoại.

2.2 Chức năng các nút nhấn và cảm ứng báo trộm trên thiết bị

Chức năng các nút nhấn gọi phục vụ tích hợp trên thiết bị

STT	Mã sản phẩm	Tên	Chức năng	Ảnh
1	C1	Nút nhấn gọi 4 chức năng hình tam giác	Gọi thanh toán Gọi nước Gọi phục vụ Xóa gọi
2	C2	Nút nhấn gọi 4 chức năng hình tròn

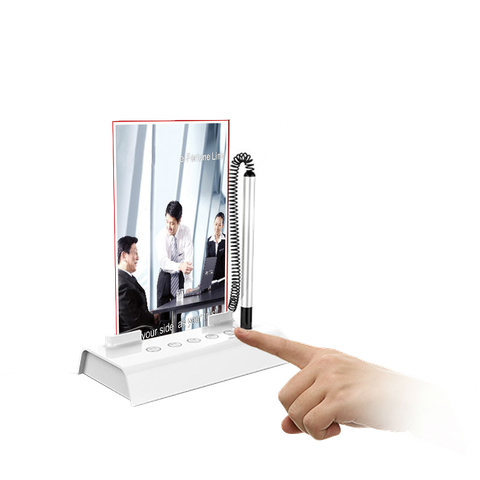

3	MN02	Nút nhấn gọi 4 chức năng dạng Menu để bàn	Gọi thanh toán Gọi nước Gọi phục vụ Xóa gọi Để thực đơn
4	EB01	Nút nhấn gọi 1 chức năng hình chữ nhật	Gọi phục vụ
5	EB02	Nút nhấn gọi 1 chức năng hình lục giác	Gọi phục vụ

Phụ kiện báo trộm

STT	Mã sản phẩm	Tên	Chức năng	Ảnh

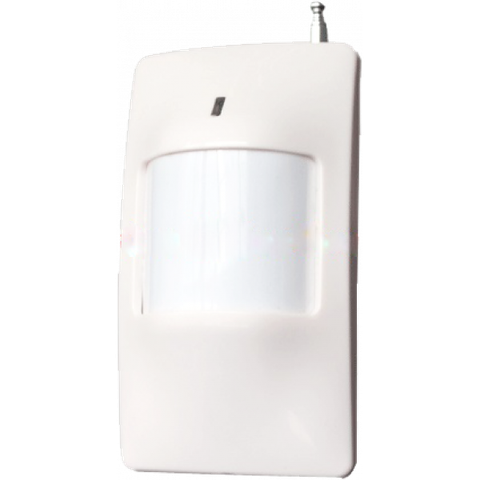

1	PS01	Đầu dò cảm ứng chuyển động PS01	Phát tín hiệu về bộ trung tâm khi có người di chuyển trong vùng cảm ứng.

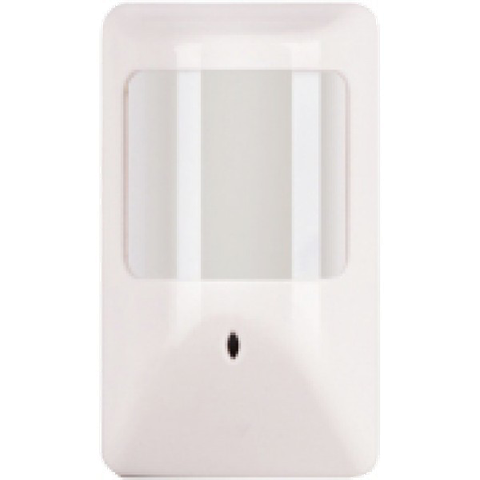

2	PS02	Đầu dò cảm ứng chuyển động PS02	Phát tín hiệu về bộ trung tâm khi có người di chuyển trong vùng cảm ứng.

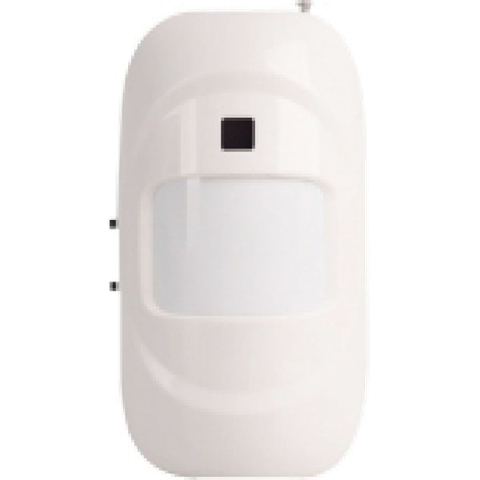

3	PS03	Đầu dò cảm ứng chuyển động PS03	Phát tín hiệu về bộ trung tâm khi có người di chuyển trong vùng cảm ứng.

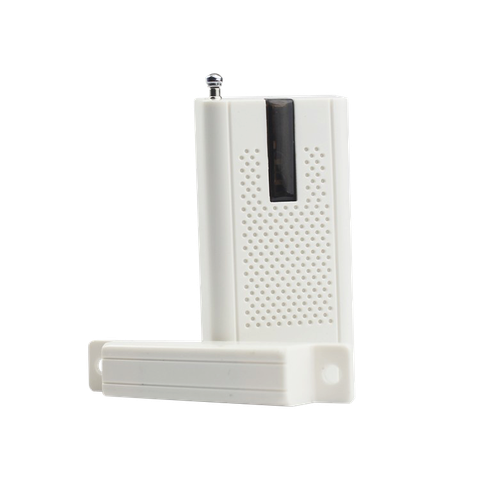

4	MS01	Cửa từ MS01	Phát tín hiệu về bộ trung tâm khi có người mở cửa.

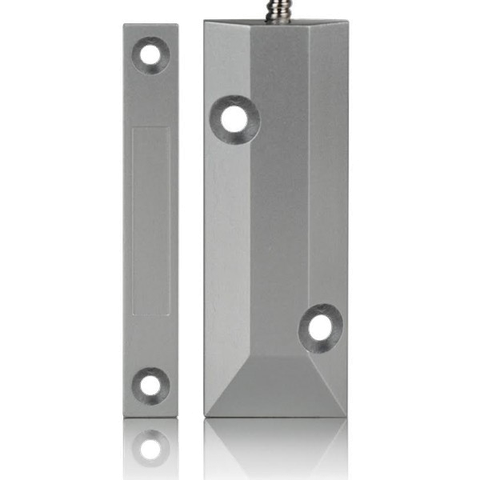

5	MS02	Cửa từ MS02	Phát tín hiệu về bộ trung tâm khi có người mở cửa. (Dùng cho kết nối có dây)

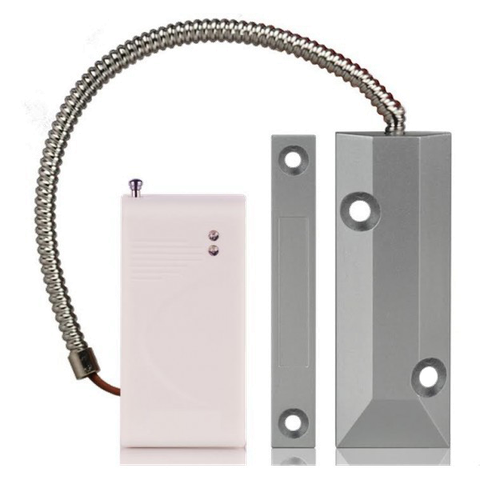

6	MS03	Cửa từ MS03	Phát tín hiệu về bộ trung tâm khi có người mở cửa. (Dùng cho cửa sắt)

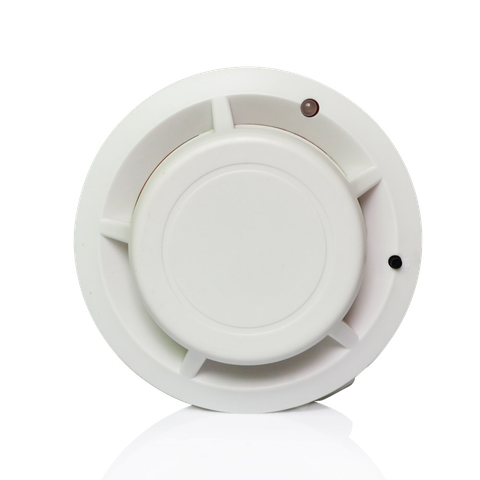

7	SM03	Cảm ứng báo khói SM03	Phát tín hiệu về bộ trung tâm khi có khói Kêu tại chỗ khi có khói

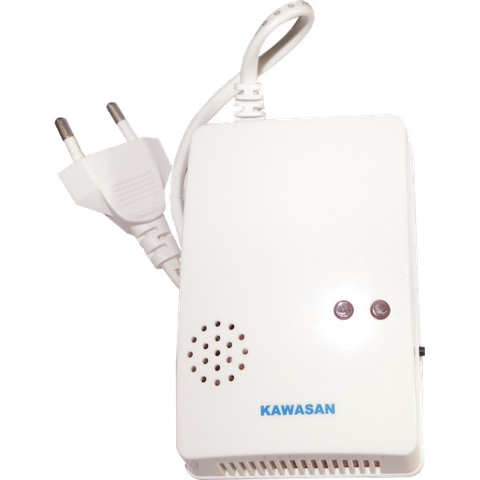

8	GL04	Cảm ứng xì gas GL04	Phát tín hiệu về bộ trung tâm khi có gas rò rỉ. Kêu tại chỗ khi có gas xì.
9	VS01	Cảm biến rung VS01	Phát tín hiệu về bộ trung tâm khi có người đập cửa.
10	RM126	Điều khiển từ xa RM126	Điều khiển tắt / mở chức năng báo trộm.
11	EB01	Nút nhấn khẩn cấp EB01	Nhấn khẩn cấp khi có sự cố hoặc tình huống xấu xảy ra.

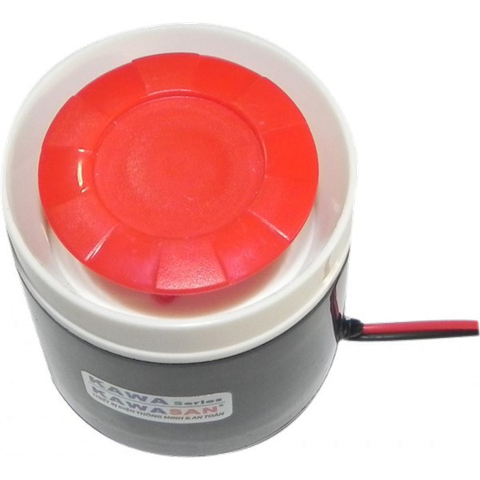

12	AL03-12V	Loa báo động AL03	Phát âm thanh cảnh báo

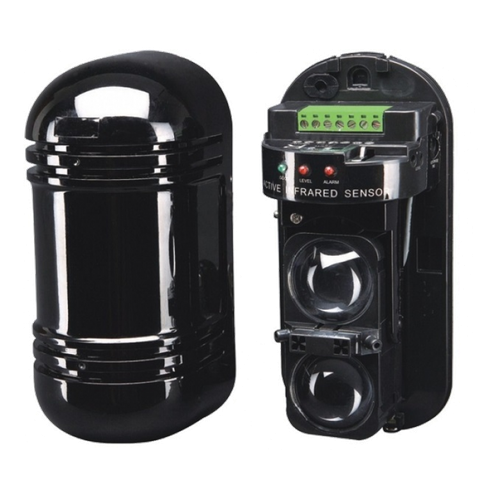

13	B30M	Cảm biến hàng rào B30M	Phát hiện có người vượt qua khoảng cách an toàn

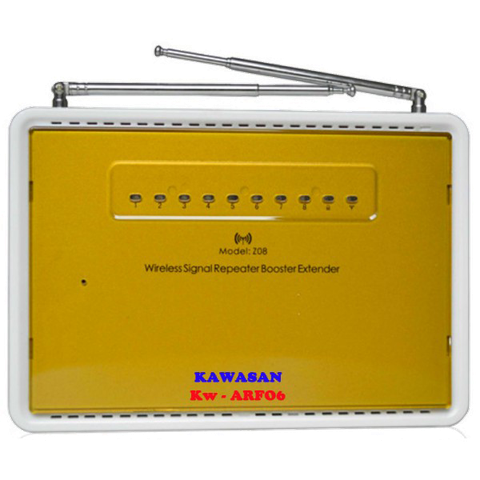

14	ARF06	Bộ khuếch đại sóng ARF06	Khuếch đại sóng cho khoảng cách lớn hơn 70m.

3. HƯỚNG DẪN CÀI ĐẶT CHO TRUNG TÂM GỌI VÀ HIỂN THỊ GỌI PHỤC VỤ CS1:

3.1 Cài đặt thời gian

Nhấn【Set/≡】màn hình hiển thị “- - 1” sau đó nhấn rồi nhấn 3 lần【UP/▲】：hiển thị (- - 4) rồi nhấn Set/≡】tiếp tục nhấn 【UP/▲】để chọn thời gian cần cài đặt.

Nhấn vào【CLEAR/】để chuyển sang thời gian cần cài đặt tiếp theo .SAU khi hoàn thành cài đặt nhấn 【EXIT/⌂】 để thoát ra màn hình chính.

3.2 Cài đặt nút nhấn gọi phục vụ

Hệ thống gồm 1 kênh nhận thiết bị gọi phục vụ tích hợp 999 thiết bị,1 kênh cho hệ thống báo trộm tích hợp 99 thiết bị (báo trộm, báo khói, báo ga xì, báo khẩn cấp, ..).

Cài đặt nút nhấn gọi phục vụ：nhấn “SET” vào cài đặt.màn hình hiển thị “--1” sau đó nhấn “SET” 2 lần màn hình hiển thị “001H-999H” chọn vùng cần cài đặt và kích hoạt nút nhấn cho trung tâm nhận.

Xóa nút nhấn gọi phục vụ: nhấn “SET” vào cài đặt.màn hình hiển thị “--1” sau đó nhấn “SET” 2 lần màn hình hiển thị “001H” chọn vùng cần xóa rồi bấm【CLEAR/】rồi nhấn “SET”.

Xóa tất cả xóa nút nhấn gọi phục vụ: nhấn “SET” vào cài đặt.màn hình hiển thị “--1” sau đó nhấn “SET” 2 lần màn hình hiển thị “001H-999H” di chuyển phím【DOWN/▼】：giảm xuống (-), màn hình hiển thị “ALL” rồi bấm【CLEAR/】giữ trong 10 giây.

3.3 Thiết lập chế độ chuông gọi phục vụ:

Nhấn “SET” 2 lần  màn hình hiển thị “--11” sau đó nhấn 4 lần【UP/▲】：”—14” nhấn “SET”  để chọn loại chuông.

3.4 Thởi gian hiển thị tin thông báo khu vực gọi phục vụ:

Nhấn "SET" 2 lần, màn hình hiển thị "- - 1 1" sau đó nhấn 6 lần【UP/▲, màn hình hiển thị: "- - 1 7", nhấn "SET" để cài đặt thời gian hiển thị thông tin thông báo (Từ 0 đến 999 giây).

3.5 Thời gian xóa thông báo khu vực gọi phục vụ

Nhấn “SET” 2 lần  màn hình hiển thị “- - 1 1” sau đó nhấn 7 lần【UP/▲】：”- - 1 8” nhấn “SET”  để cài đặt  thời gian xóa tin thông báo (000-999) giây.

4. CÀI ĐẶT BÁO TRỘM QUA ĐIỆN THOẠI

4.1 Cài remote điều khiển

Cài nhận điều khiển: Nhấn nút 【Set】trên trung tâm ,di chuyển nút【UP/▲】：màn hình hiển thị  “- - 2”sau đó nhấn nút【Set】:màn hình hiển thị “- - 21”rồi nhấn【Set】lần tiếp để chọn số thứ tự cài remote(01-20) rồi sau đó kích hoạt remote để trung tâm nhận tín hiệu.

Xóa remote Nhấn nút 【Set】trên trung tâm ,di chuyển nút【UP/▲】：màn hình hiển thị  “- - 2”sau đó nhấn nút 【Set】:màn hình hiển thị “- - 21”rồi nhấn【Set】lần tiếp để chọn số thứ tự (01-20)rồi nhấn 【CLEAR/】 hoặc Chọn “ALL”để xóa tất cả) rồi nhấn nút 【CLEAR/】giữ trong 10 giây.

4.2 Cài đầu dò, cửa từ, báo khói, …

Cài nhận đầu dò, cửa từ, báo khói, ... :Nhấn 【Set】 rồi nhấn 【UP/▲】：màn hình hiển thị  “- - 2” sau đó nhấn【Set】màn hình hiển thị (- - 21) rồi nhấn 【UP/▲】：hiển thị  “—22”tiếp tục nhấn 【Set】để chọn vùng cài đặt di chuyển 【Up/Down】chọn vùng học mã thiết bị rồi kích hoạt thiết bị để trung tâm nhận tín hiệu

Xóa đầu dò, cửa từ, báo khói, … :Nhấn nút 【Set】trên trung tâm ,di chuyển nút【UP/▲】：màn hình hiển thị  “- - 2”sau đó nhấn nút 【Set】:màn hình hiển thị “- - 21”rồi nhấn【UP/▲】：để chọn số thứ tự (01-99) rồi nhấn 【CLEAR/】hoặc chọn “ALL” xóa tất cả) rồi nhấn nút 【CLEAR/】giữ trong 10 giây.

4.3 Cài đặt số điện thoại

Nhập 2 số điện thoại cần báo động

Nhấn 【Set】 rồi nhấn 【UP/▲】：màn hình hiển thị  “- - 2” sau đó nhấn【Set】màn hình hiển thị (- - 21) rồi nhấn 2 lần 【UP/▲】：hiển thị  “—23”tiếp tục nhấn 【Set】hiển thị“----”rồi di chuyển 【Up/Down】để cài sđt Nhấn nút 【CLEAR/】 để chuyển qua số tiếp theo.sau khi nhấn sđt đã cài xong và nhấn 【Set】 để lưu lại.

4.4 Thời gian đổ chuông khi gọi về sdt trên trung tâm

Nhấn 【Set】 rồi nhấn 【UP/▲】：màn hình hiển thị “- - 2” sau đó Nhấn 【Set】màn hình hiển thị “- - 21”rồi nhấn 3 lần【UP/▲】：màn hình hiển thị “—24” tiếp tục nhấn 【Set】rồi nhấn 【UP/▲】để chọn số lần đổ chuông tự  động kết nối

4.5 Cài đặt thời gian kích hoạt –hủy kích hoạt báo trộm

Có 2 chu kỳ tắt mở báo trộm tự động theo thời gian cài đặt:

Chu kỳ 1:

Nhấn 【Set】 rồi nhấn 【UP/▲】：màn hình hiển thị “- - 2” sau đó Nhấn 【Set】màn hình hiển thị “- - 21”rồi nhấn 5 lần【UP/▲】：màn hình hiển thị “—26” tiếp tục nhấn 【Set】rồi nhấn 【UP/▲】để chọn thời gian kích hoat và hủy kích hoạt tự động

Chu kỳ 2:

Nhấn 【Set】 rồi nhấn 【UP/▲】：màn hình hiển thị “- - 2” sau đó Nhấn 【Set】màn hình hiển thị “- - 21”rồi nhấn 6 lần【UP/▲】：màn hình hiển thị “—27” tiếp tục nhấn 【Set】rồi nhấn 【UP/▲】để chọn thời gian kích hoat và hủy kích hoạt tự động

4.6 Xem lại lịch sử báo động

Nhấn 【Set】 rồi nhấn 4 lần 【UP/▲】：màn hình hiển thị “- - 5” sau đó Nhấn 【Set】rồi chọn mức âm lượng (0-7).chọn 0 ngắt âm thông báo và ngắt âm báo động

4.7 Thay đổi password

Password  của trung tâm mặc định là 1234.(4 ký tự)

Muốn thay đổi password mới Nhấn 【Set】 rồi nhấn 【UP/▲】：màn hình hiển thị “- - 2” sau đó Nhấn 【Set】màn hình hiển thị “- - 21”rồi nhấn 4 lần【UP/▲】：màn hình hiển thị “—25” tiếp tục nhấn 【Set】rồi nhấn 【UP/▲】để chọn password mới.

4.8 Reset hệ thống báo trộm trở về mặc định

Nhấn 【Set】 rồi nhấn 5 lần 【UP/▲】：màn hình hiển thị “- - 6” sau đó Nhấn 【Set】màn hình hiển thị “dEF” sau đó nhấn 【CLEAR/】giữ 10 giây .hệ thống kênh báo trộm sẽ trở về chế độ mặc định theo nhà sản xuất.

4.9 Thông số kỹ thuật của bộ CS1

- Nguồn hoạt động  : DC12V/2A.
- Chế độ làm việc   : I<500mA.
- Chế độ chờ  : Ii<300mA.
- Ngõ out còi  : <200mA ,12V.
- Tần số thu-nhận (2 dải)  : 315/433MHz.
- Độ xa thu-phát sóng : <100m.

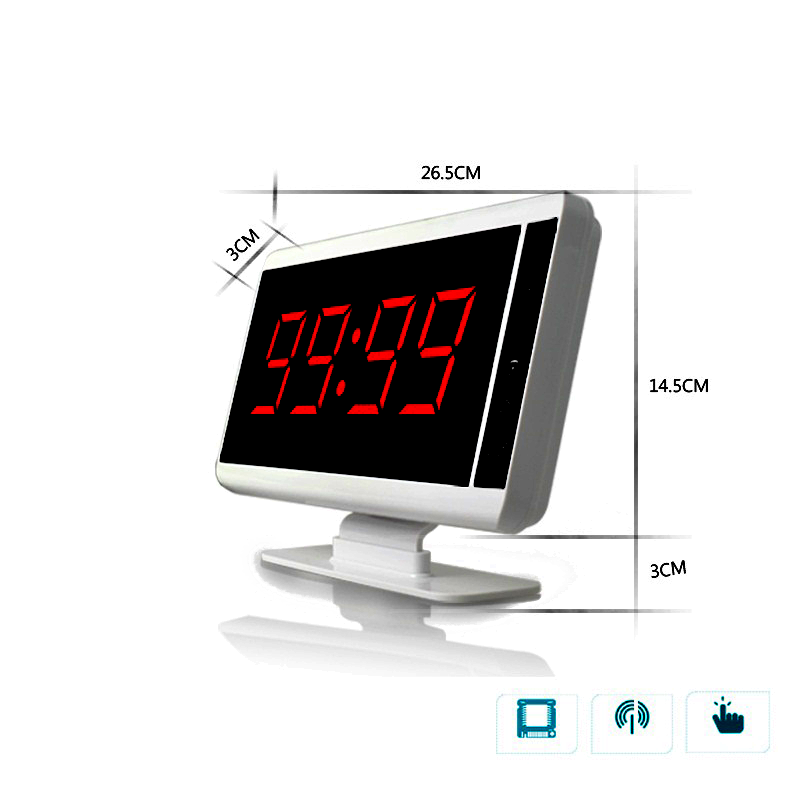

Kích thước
