Sơ đồ ccách đấu tủ điện cho động cơ điện 3 pha khởi động on, off bằng tay có rơ le nhiệt bảo vệ tình trạng quá tải và quá nhiệt do dòng điện cao hoặc hoạt động liên tục: Hướng dẫn chi tiết và minh họa.

Giới thiệu:

Bài viết này sẽ cung cấp hướng dẫn chi tiết về ccách đấu tủ điện cho động cơ điện 3 pha khởi động on, off bằng tay có rơ le nhiệt bảo vệ tình trạng quá tải và quá nhiệt do dòng điện cao hoặc hoạt động liên tục. Bài viết sẽ trình bày sơ đồ đấu dây, các thành phần chính trong tủ điện và các bước thực hiện một cách dễ hiểu, kèm theo minh họa.

Nội dung:

• Giới thiệu về tủ điện bảo vệ động cơ điện 3 pha:

  • Hệ thống bảo vệ thiết bị điện 3 pha như máy bơm, mô tơ điện... các thiết bị điện 3 pha quá tải hoặc và quá nhiệt.

  • Phân loại tủ điện 3 pha (tủ điện đơn giản, tủ điện on hoặc off)

  • Ưu điểm: hệ thống khởi động on, off bằng tay có bảo vệ động cơ: tiết kiệm chi phí, dễ sử dụng, an toàn.

• Các thành phần chính trong tủ điện:

  • Công tắc nguồn chính (MCB)

  • Công tắc nguồn điều khiển (MCB)

  • Công tắc khởi động (Contactor)

  • Rơ le nhiệt (Thermal overload relay)

  • Nút bấm khởi động (Start button)

  • Nút bấm dừng (Stop button)

  • Mô tơ

  • Dây dẫn điện

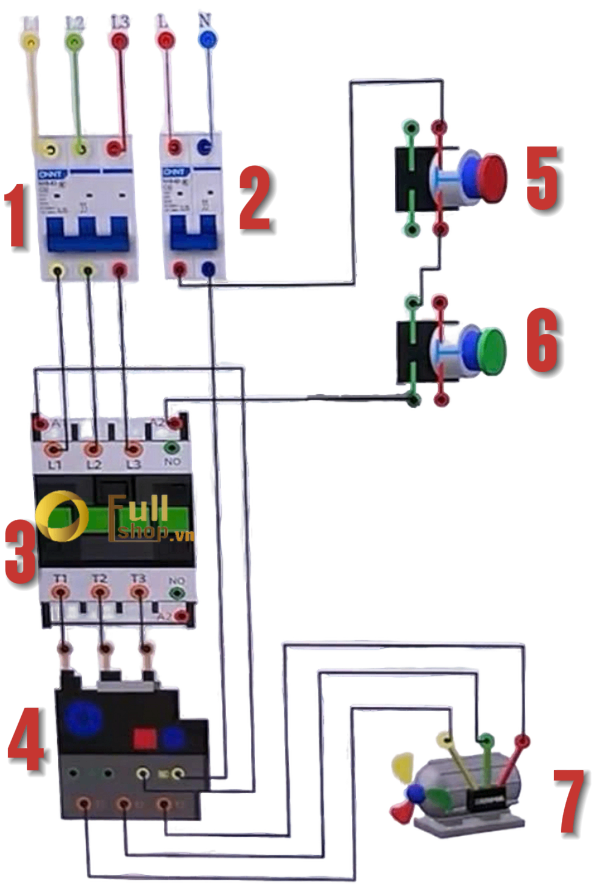

• Sơ đồ đấu dây:

• Giải thích chức năng của từng thiết bị:

1. Công tắc nguồn chính (MCB): Attomat 3p - 380v Bật tắt nguồn cho động cơ 3 pha.

2. Công tắc nguồn điều khiển (MCB): Attomat 2p - 220v: Cấp nguồn cho nút nhấn on, off, rơ le nhiệt để điều khiển bật tắt cho khởi động từ.

3. Công tắc khởi động (Contactor): Dùng điều điều khiển cấp hoặc ngắt nguồn động cơ.

4. Rơ le nhiệt (Thermal overload relay): Bảo vệ động cơ khỏi tình trạng quá tải và quá nhiệt do dòng điện cao hoặc hoạt động liên tục. Khi dòng điện vượt ngưỡng an toàn, thanh lưỡng kim giãn nở, ngắt mạch điện, từ đó ngăn chặn cháy nổ và hỏng hóc động cơ.

5. Nút bấm khởi động (Start button): Nhấn nhả khi cần khởi động thiết bị hoặc động cơ.

6. Nút bấm dừng (Stop button): nhấn nhả khi cần thiết bị hoặc động cơ dừng hoạt động.

7. Mô tơ: gồm những máy móc thiết bị điện, mô tơ đện 3 pha.

8. Dây dẫn điện: dùng để kết nối các phần 1,2,3,4,5,6,7 với nhau.

• Hướng dẫn đấu tủ điện:

  • Bước 1: Chuẩn bị dụng cụ và vật liệu

  • Bước 2: Lắp đặt các thành phần vào tủ điện

  • Bước 3: Đấu dây theo sơ đồ

  • Bước 4: Kiểm tra, thử nghiệm hệ thống

• Lưu ý an toàn khi đấu tủ điện:

  • Luôn ngắt nguồn điện trước khi thực hiện các thao tác đấu dây

  • Sử dụng dụng cụ cách điện phù hợp

  • Kiểm tra kỹ các kết nối trước khi đóng điện

• Ứng dụng thực tế:

  • Sử dụng trong các hệ thống thiết bị đện, mô tơ điện 3 pha như: máy bơm, máy cắt gỗ, máy khoan... các thiết bị hoạt động thường xuyên có hoặc không có người giám sát.

  • Ưu điểm của hệ thống khởi động on, off bằng tay cho các trường hợp đơn giản, và thường xuyên hoạt động.

Kết luận:

Bài viết cung cấp hướng dẫn đầy đủ và chi tiết về cách đấu tủ điện cho động cơ điện 3 pha khởi động on, off bằng tay có rơ le nhiệt bảo vệ trạng quá tải và quá nhiệt do dòng điện cao hoặc hoạt động liên tục. Bằng cách áp dụng các kiến thức trong bài viết, người dùng có thể tự lắp đặt và vận hành hệ thống một cách an toàn và hiệu quả.
